礦用控制箱KTC158.1
系統概述

KTC158.1礦(kuang)用本安型控制(zhi)箱是KTC158系(xi)統(tong)的核(he)心，內置嵌入式計(ji)算(suan)機(ji)(ji)(ji)和PLC，主要實(shi)現采煤(mei)工作面各(ge)設(she)備(包括：破(po)碎機(ji)(ji)(ji)、轉載機(ji)(ji)(ji)、前部(bu)運輸機(ji)(ji)(ji)、后部(bu)運輸機(ji)(ji)(ji)、清水泵和乳化泵)及皮(pi)帶機(ji)(ji)(ji)的開(kai)停控制(zhi)數據(ju)采集及顯示功能。

系統組成

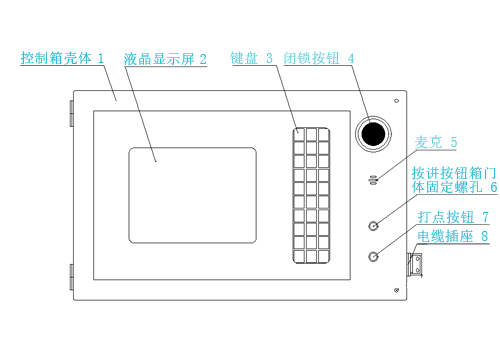

礦用本安型控制箱KTC158.1(圖1)

功能特點

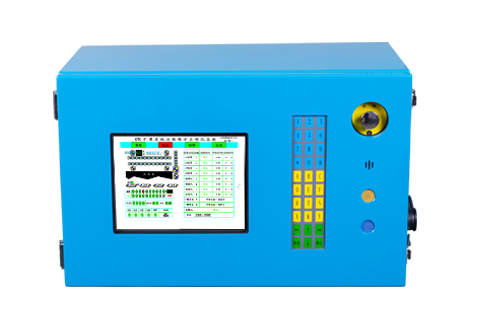

    礦用本安型控制箱(圖1)


    KTC158.1礦用本(ben)安型控制(zhi)箱s是國內同(tong)類(lei)產品(pin)中首次采(cai)用本(ben)安型PLC設(she)計，主控部(bu)分(fen)采(cai)用內嵌西門子PLC工(gong)業(ye)控制(zhi)，將井下各種應用集(ji)成到同(tong)一個硬件(jian)平臺上，通過(guo)簡單(dan)的(de)參數(shu)設(she)定(ding)即可實現不同(tong)的(de)應用組合。還可根(gen)據(ju)煤礦的(de)需要，單(dan)獨開發功能(neng)(neng)指令(ling)(ling)集(ji)，最大限制(zhi)滿足(zu)煤礦需求，PLC模(mo)塊經(jing)過(guo)二次開發，處(chu)理(li)速(su)度快，指令(ling)(ling)集(ji)功能(neng)(neng)強大。顯示部(bu)分(fen)采(cai)用12.1寸TFT大屏幕顯示屏，各設(she)備(bei)狀態(tai)和參數(shu)顯示方便、直觀。


    礦用本安型控制箱(圖2)


    KTC158.1礦用本安型(xing)控(kong)制箱功能分析(xi)

    顯示功(gong)能

    文字(zi)和圖(tu)形(xing)顯(xian)示功能，對電機的運行(xing)狀態進(jin)行(xing)動(dong)態顯(xian)示

    各個工作區(qu)域(yu)劃分(fen)顯(xian)示功能，劃分(fen)：模塊狀態顯(xian)示區(qu)、圖形顯(xian)示區(qu)、被(bei)控設備狀態顯(xian)示區(qu)、工作方式選擇區(qu)、沿線狀態圖形顯(xian)示區(qu)、沿線狀態文字提(ti)示區(qu)

    顯示沿線設備的運行狀態：自動檢測并分別顯示故障性質、 通信電纜故障、設備工作方式(包括集控、就(jiu)地(di)、檢修、點動四種工作模式)、設(she)備運行狀況(kuang)、閉鎖位置

    控(kong)制(zhi)功(gong)能

    逆煤流起(qi)車順煤流停車，且具備保護(hu)閉鎖功(gong)能

    預警報信號自檢、鑒別功能

    工作狀(zhuang)態、開路、及(ji)閉鎖等狀(zhuang)態顯示

    起/停復用按鈕(niu)，按下相應(ying)設備按鈕(niu)，應(ying)首(shou)先發出預警信號，至少延(yan)時5S方可發出起車(che)指令，再(zai)次按下(xia)設(she)備(bei)按鈕(niu)，設(she)備(bei)立即停車(che)

    緊急(ji)停車按(an)鈕

    語(yu)音通訊功(gong)能

    與各擴(kuo)音(yin)電話進行單工語音(yin)通(tong)訊

    控傳(chuan)感器功能

    控制(zhi)國(guo)內外各個(ge)廠(chang)家的生產的八大(da)保護，主要包(bao)括：堆煤傳感(gan)器、溫度傳感(gan)器、速度傳感(gan)器、跑偏傳感(gan)器、煙霧傳感(gan)器、急停開關、撕(si)裂傳感(gan)器、超溫自動灑水(shui)裝置

    控皮帶功能

    控制多(duo)條(tiao)皮帶，不受(shou)皮帶數量限制


    礦用本安型控制箱(圖3)

    礦用本安型控制箱KTC158.1(圖4)


    1.防(fang)爆型式：礦(kuang)用本質安全型；

    2.防爆(bao)標志：Exib I Mb；

    3.外形尺寸：685mmx380mmx410mm (長x寬x高)；

    4.重量：約48Kg；

    5.鍵盤采(cai)用30位不銹(xiu)鋼按鍵；

    6.顯示(shi)屏(ping)尺(chi)寸：12.1寸；

    7.光信號(hao)接(jie)口(kou)性能：

    a) 傳(chuan)輸口數量：2路；

    b) 傳輸方式：全(quan)雙工TCP/IP以太網傳輸；

    8.供電參數：

    第1組(zu)電(dian)(dian)源：額(e)定工作(zuo)(zuo)電(dian)(dian)壓：18V，工作(zuo)(zuo)電(dian)(dian)流：≤0.9A（供CS1沿線模塊）；

    第(di)2組電(dian)(dian)源(yuan)：額定工作電(dian)(dian)壓：18V，工作電(dian)(dian)流：≤0.9A（供CS2沿(yan)線、2光(guang)3電(dian)(dian)模塊）；

    第3組(zu)電源：額定工作電壓：18V，工作電流(liu)：≤0.9A（供PLC模塊及繼電器組(zu)）；

    第(di)4組電源：額定工(gong)作(zuo)電壓：12V，工(gong)作(zuo)電流：≤0.8A（供屏與工(gong)控(kong)板）；

    第5組(zu)電源：額(e)定工作電壓：12V，工作電流：≤0.8A（供(gong)光耦陣(zhen)列板）5組(zu)電源不共地；


    礦用本安型控制箱(圖4)


    ?用戶不得(de)隨意(yi)拆(chai)卸(xie)！

    ?嚴禁改變本安電路和與本安電路有關的元器件的電氣參數、規格和型號！

    ?本安產品不得隨意與其它未經聯檢的設備連接！

    ?更換邏輯控制器與密封放大器模塊時須與本公司聯系更換！不得擅自更換！、

    ?嚴禁井下拆卸電池，不得使用說明書規定以外的電池！
