Solution
根據《煤炭工業智能(neng)化礦(kuang)井設計標(biao)準》關(guan)于煤礦(kuang)火(huo)(huo)災(zai)環境參(can)數實時監(jian)(jian)(jian)測(ce)(ce)及集(ji)團公司關(guan)于帶式(shi)(shi)輸送機火(huo)(huo)災(zai)監(jian)(jian)(jian)控的要求(qiu)，該系統基于分(fen)(fen)布式(shi)(shi)光纖(xian)測(ce)(ce)溫技(ji)術(shu)、嵌入式(shi)(shi)PLC控制技(ji)術(shu)、大數據分(fen)(fen)析技(ji)術(shu)及紅外(wai)熱成像技(ji)術(shu)，實現對(dui)巷道易發生火(huo)(huo)災(zai)區域或皮帶機等煤礦(kuang)機電設備的溫度、煙霧(wu)、火(huo)(huo)焰、CO氣體進行實時火(huo)(huo)情監(jian)(jian)(jian)測(ce)(ce)和分(fen)(fen)析，精準感(gan)知(zhi)火(huo)(huo)情、定位火(huo)(huo)點，并通過監(jian)(jian)(jian)測(ce)(ce)參(can)數自(zi)動(dong)控制灑水閥(fa)或干粉(fen)閥(fa)，及時滅火(huo)(huo)，保障安(an)全。
礦用(yong)防滅火監控系統有(you)3大核心功能，分別為火災預警監測、機電設備及油脂類設備滅火和皮帶機沿線滅火噴淋、皮帶機沿線噴霧降塵組成。
1、火災預警(jing)

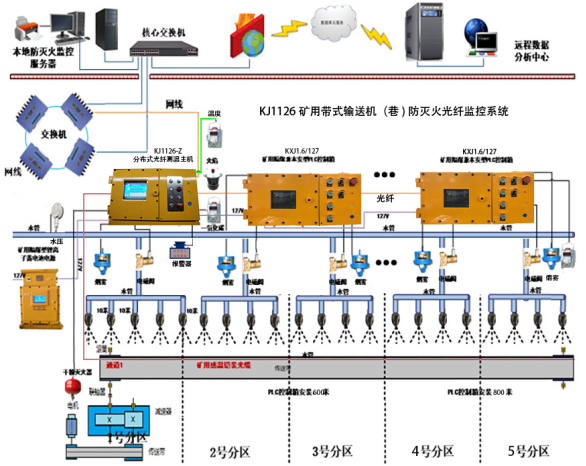

由KJ1226-Z分布式光纖測溫主機，沿皮帶運輸機布置感溫光纜監測輸送皮帶滾筒、托輥、電機和巷道環境溫度。系統軟件根據感溫光纜探測到的溫度、煙霧、火焰、有毒氣體等參數，完成對整個巷道內的火災情況進行分析和處理，對于火災隱患提前預判，并對監測出來的數據進行定位和滅火；該功能由KJ1226-Z分布式光纖測溫主機，礦用隔爆兼本安型PLC控制箱、礦用本安型煙霧傳感器、礦用本安型一氧化碳傳感器、礦用本安型火焰傳感器、礦用隔爆型兼本安型語言報警器等設備組成火災預警監測模塊。
2、運輸皮帶機頭、機尾及油脂類設備滅火
由于皮帶機機頭、機尾存在有油脂類可燃液體和電氣設備，對該區域的滅火是以超細干粉為介質的方式進行滅，其組成是由礦用隔(ge)爆兼本安型PLC控制箱、礦用本安型煙霧傳感器、礦用本安型一氧化碳傳感器、礦用本質安全型火焰傳感器、礦用隔爆型兼本安型語言報警器、超細干粉滅火器等設備組成。
3、皮帶(dai)沿線噴淋(lin)滅火
皮(pi)帶(dai)機沿(yan)線(xian)基(ji)本(ben)上是由托(tuo)輥、皮(pi)帶(dai)、軸(zhou)承等設備組成，對其沿(yan)線(xian)滅(mie)火(huo)主要以水為(wei)滅(mie)火(huo)介(jie)質，其成本(ben)低、控制(zhi)簡(jian)單、效率高；該模塊由礦用隔爆兼(jian)本(ben)安型PLC控制箱、礦用本安型煙霧傳感器、礦用本安型一氧化碳傳感器、礦用隔爆型(xing)電磁閥/電動球閥、消防噴淋頭、礦用本安型壓力傳感器、礦用隔爆型兼本安型語言報警器和噴淋管路等組成。
4、皮帶機(ji)沿線噴霧降(jiang)塵(chen)
系統除了(le)能實(shi)現防滅火(huo)監測(ce)預(yu)警功能外(wai)，還可以(yi)實(shi)現，沿線巷道噴霧降塵功能；
該功能由KJ1226-Z分布式光纖測溫主機、礦用隔爆兼本安型PLC控制箱、礦用隔爆型電磁閥/電動球閥、礦用本安型粉塵傳感器、霧化噴淋頭、礦用本安型壓力傳感器、礦用隔爆型兼本安型語言報警器和噴淋管路等組成。
1、數(shu)據采(cai)集功能(neng)
a）系統(tong)具備連(lian)續實(shi)時分布式光纖溫(wen)度監測功(gong)能，實(shi)現皮帶機(ji)全線無縫溫(wen)度監測，解決傳(chuan)統(tong)點(dian)式監測不(bu)(bu)準與不(bu)(bu)全弊(bi)端。
b）系統具(ju)有實時采(cai)集各個通道溫度、一氧化碳濃(nong)度、煙霧(wu)、管(guan)道水壓力等參數組成；
c）系統具有(you)實時讀(du)取(qu)主機、控(kong)制、傳感(gan)器(qi)、電(dian)磁閥/電(dian)動(dong)球閥工作狀態；
2、數(shu)據(ju)分析功能
a）系統具有準確檢測現場環境、皮帶(dai)溫(wen)度(du)場變化趨(qu)勢，檢測膠帶(dai)輸送(song)機或其它機電設備關(guan)鍵點溫(wen)度(du), 實現對膠帶(dai)輸送(song)機火災預警的功能。
b）系統(tong)具有定位(wei)溫度異常區域，分(fen)析熱量傳播路(lu)徑(jing)的功能。
c）系(xi)統(tong)具有(you)檢測膠(jiao)帶輸送機因皮帶摩擦產生煙霧功能。
d）系統具有(you)灑(sa)水管路沿線供水壓監測及泄露點判斷功能。
e）系統(tong)具備感(gan)(gan)溫光纜分(fen)區(qu)監測功能，感(gan)(gan)溫光纜可根據現場(chang)監測點距離(li)與位置進行任意分(fen)區(qu)監測，分(fen)區(qu)內可以(yi)統(tong)計該區(qu)域(yu)最(zui)大(da)、最(zui)少、平均與實時值。
f）系統溫(wen)度分區能關聯到煙霧、噴淋閥(fa)、應急(ji)燈(deng)、報警(jing)器；溫(wen)度異(yi)(yi)常時(shi)可結合煙霧判斷報警(jing)點(dian)是火情(qing)還是預(yu)警(jing)，根據異(yi)(yi)常控制(zhi)該分區噴淋與應急(ji)指(zhi)示。
（3）報警及控制(zhi)功能
a）系(xi)統具有手(shou)動（遠程）模式與(yu)自動模式，手動（遠程）模式可現(xian)場通(tong)過控制(zhi)箱控制(zhi)電磁閥按鈕(niu)就地手動控制(zhi)，或者地面服務器遠程控制噴(pen)(pen)淋(lin)電動球閥(fa)進行噴(pen)(pen)淋(lin)灑(sa)水(shui)或噴(pen)(pen)灑(sa)超細干粉，實現遠程滅火或降塵；自動模(mo)式系統可在網(wang)絡異(yi)常下，井(jing)下主(zhu)機與PLC控制箱自動根據煙霧、溫度、一氧化碳自動開啟(qi)/關閉電磁閥進行噴灑水控制。
b）系統能夠(gou)實現(xian)多(duo)段溫度分區(qu)，對多(duo)段分區(qu)點實時(shi)火情監測并報(bao)警；
c）系統(tong)能(neng)夠設定溫(wen)度報(bao)警功能(neng)(差溫(wen)報(bao)警、定值(zhi)溫(wen)度報(bao)警)：
d）系統(tong)能夠(gou)設定煙霧、一氧化碳等報警功能：
e）系統判斷出火(huo)災報警(jing)時，由聲光報警(jing)器設備(bei)進(jin)行聲光報警(jing)，并通過PLC控制箱(xiang)控制閥門打(da)開進(jin)行噴水(shui)滅火(huo)；
f）系(xi)統軟件設有遠程手(shou)動(dong)開(kai)啟或關閉(bi)控(kong)制(zhi)電(dian)(dian)動(dong)球(qiu)閥功能；系(xi)統PLC控(kong)制(zhi)箱面板(ban)上帶按(an)鍵可系(xi)統應設有手(shou)動(dong)開(kai)啟控(kong)制(zhi)電(dian)(dian)動(dong)球(qiu)閥的裝(zhuang)置(zhi)；
（4）存儲和查詢
a）系統(tong)具有以測(ce)量(liang)(liang)點(dian)位置和時間為索(suo)引的測(ce)量(liang)(liang)點(dian)歷(li)史數據存儲和查詢功能；
b）系統具(ju)有以通道編碼(ma)和時(shi)間為索引的通道歷史數據存儲和查詢功能；
c）系統(tong)具有異常(chang)報(bao)警記錄存(cun)儲(chu)和查詢(xun)功(gong)能(neng)；
d）系統至少(shao)應能存儲歷史數據(ju)6個月以上；
e）系統(tong)具有歷史數(shu)據(ju)至少要求以(yi)一定格式(shi)的數(shu)據(ju)文件方式(shi)存儲的(de)功能。
（5）顯示(shi)功能
a）系統(tong)具有(you)測量(liang)點實(shi)時(shi)數據列表顯(xian)示(shi)(shi)功能。列表顯(xian)示(shi)(shi)內(nei)容包括通道名稱(cheng)(cheng)、測量(liang)點名稱(cheng)(cheng)、位置(zhi)、溫(wen)度、水壓、煙霧狀(zhuang)態(tai)、閥門狀(zhuang)態(tai)、報警(jing)狀(zhuang)態(tai)；可(ke)切換通道顯(xian)示(shi)(shi)。
b）系統(tong)具有通道(dao)實時溫(wen)度數據曲線顯示(shi)功能。曲線能反應某(mou)一個時刻某(mou)一通道(dao)的溫(wen)度數據，并能放大、縮小、拖動；具有統(tong)計值(zhi)顯示(shi)；可切(qie)換通道(dao)顯示(shi)。
c）系統具有(you)報警(jing)記(ji)錄實時顯示功(gong)能(neng)，報警(jing)記(ji)錄包括報警(jing)類型、所(suo)(suo)屬通道、所(suo)(suo)屬區域、位置和名(ming)稱、溫度、水(shui)壓、煙霧(wu)狀態和描述。
d）系統(tong)要有模(mo)擬圖顯示(shi)功(gong)能。能模(mo)擬的顯示(shi)通道(dao)整個情(qing)況，包括重要測量(liang)點的實(shi)時溫度、壓力(li)、煙(yan)霧狀態(tai)(tai)、閥門開關狀態(tai)(tai)和報警狀態(tai)(tai)顯示(shi)；每(mei)個通道(dao)的模(mo)擬圖具有布(bu)置、放大、縮(suo)小(xiao)功(gong)能，切換通道(dao)。
（6）打印
a）系(xi)統(tong)具有(you)測量點歷(li)史(shi)(shi)數據(ju)、通道歷(li)史(shi)(shi)數據(ju)、報警歷(li)史(shi)(shi)記錄(lu)導(dao)出(chu)功(gong)能(neng)，可按照具體內容和用戶選(xuan)擇導(dao)出(chu)為一定格(ge)式Excel 和文(wen)本文(wen)檔(dang)。
b）系統具有打印實時和(he)歷(li)史通道曲線功(gong)能；
c）系統具有(you)打印測量點日(ri)報(bao)表、周(zhou)報(bao)表、月報(bao)表等功(gong)能；
d）系統具有打印(yin)報警記(ji)(ji)錄功(gong)能(neng)，支持操作記(ji)(ji)錄和故障記(ji)(ji)錄查詢，并可將其打印(yin)供統計分析。
（7）人機對(dui)話(hua)
系(xi)統具有人機對話功能(neng)(neng)，以便于(yu)系(xi)統生成、參(can)數修改、功能(neng)(neng)調(diao)用等(deng)。系(xi)統各分區的開啟和關閉(bi)閥(fa)的溫度報(bao)警值可根(gen)據礦方實際情況進行(xing)單獨(du)設置。
（8）自診斷
a）系統應(ying)具備(bei)自診(zhen)斷功能，當(dang)系統中(zhong)光纖分(fen)布式測溫主機、光纜、PLC控制箱、傳(chuan)感器等設(she)備(bei)發生故障(zhang)時，報警并記錄故障(zhang)時間(jian)和故障(zhang)設(she)備(bei)，以(yi)供查詢及(ji)打印。
b）系統(tong)能通過服(fu)務器(qi)實時查看監控(kong)主(zhu)機(ji)(ji)、控(kong)制箱、各類傳(chuan)感器(qi)、閥門的(de)工作狀態，主(zhu)機(ji)(ji)、控(kong)制箱異(yi)常(chang)、傳(chuan)感器(qi)故障、閥關/開(kai)/掉線、系統(tong)與主(zhu)機(ji)(ji)、報警器(qi)都有不同的(de)故障提示。
